全球人造草坪行業(yè)起源于美國，1964年在美國羅得島州RhoelIsland鋪設了世界上片人造草坪場地。
經過近二十年的努力，人造草坪行業(yè)在80年代初才陸續(xù)全球快速發(fā)展開來。

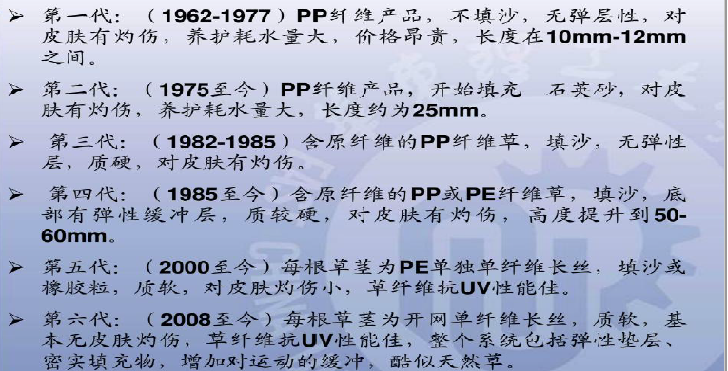

第七代：（2013至今）新一代人造草坪，向著更加舒適耐用（草絲軟彈、高耐磨、可降溫）、更加環(huán)保（可整體回收、免填充）、更加實用（天然/人造混合草）方向發(fā)展。

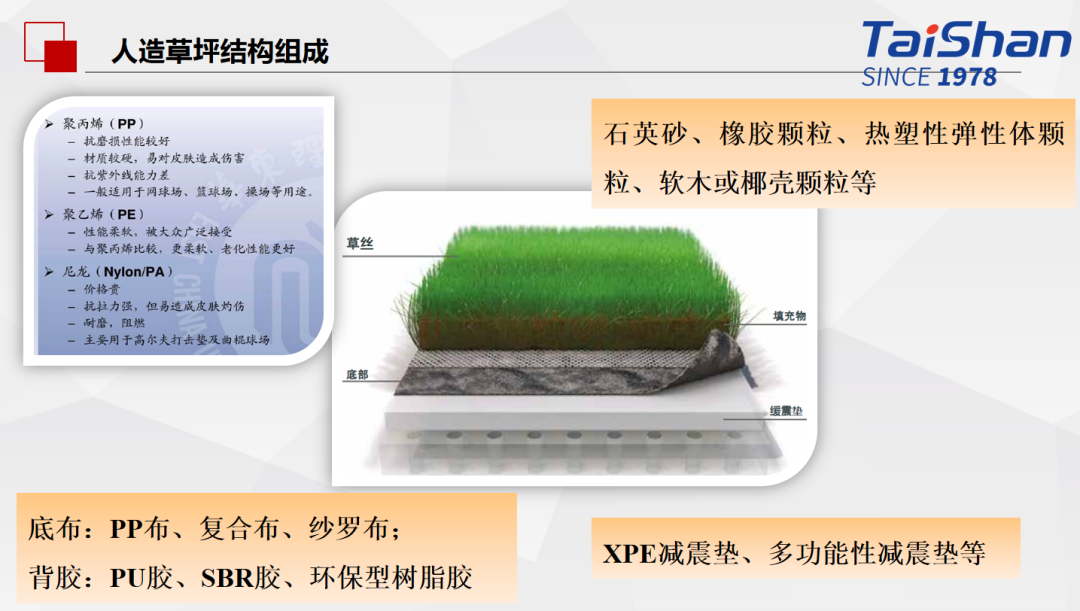

人造草坪的結構慢慢成熟：

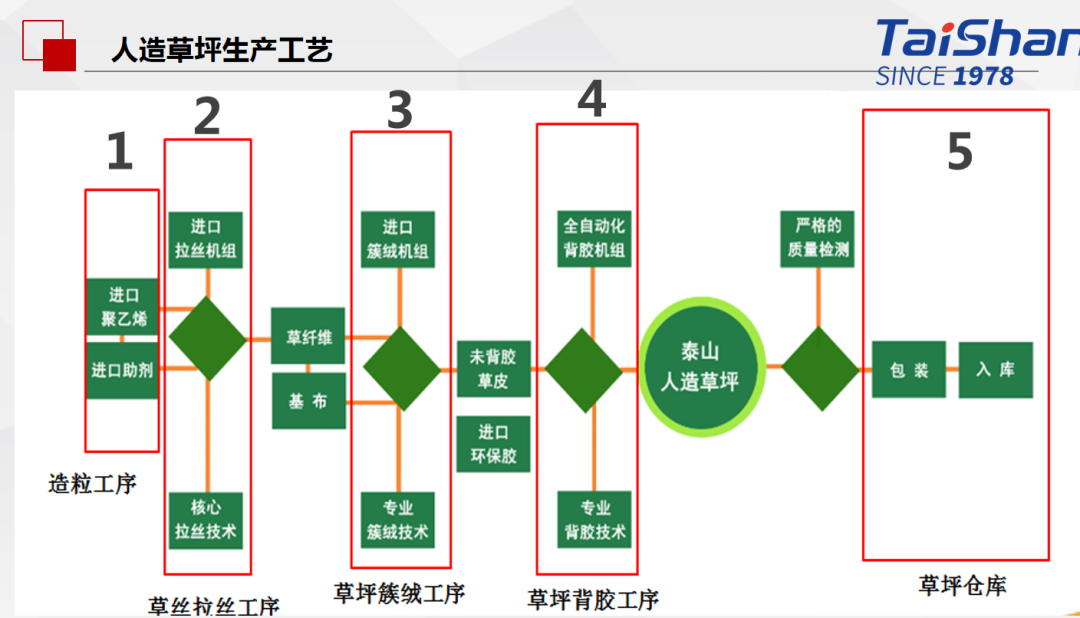

人造草坪的生產經過一系列的工作：
人造草坪生產工藝 1—草絲拉絲原料選擇

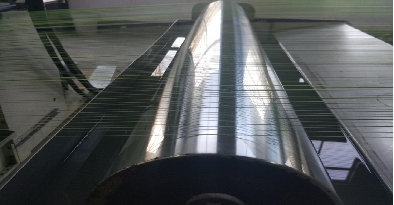

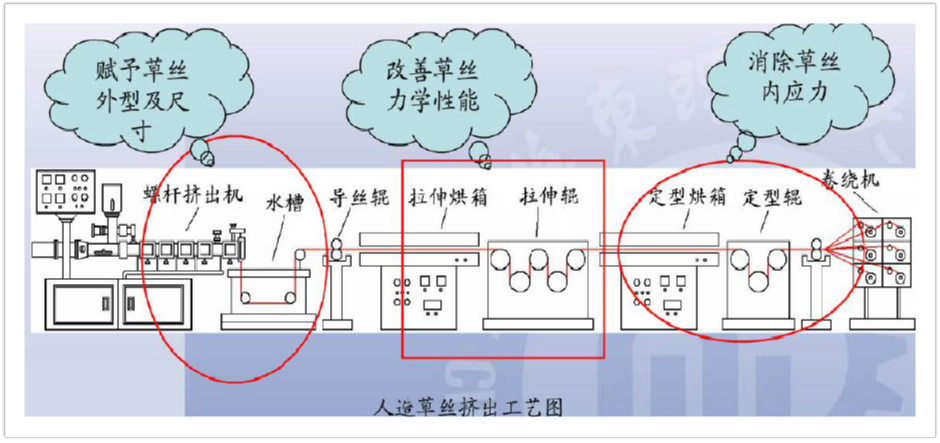

人造草坪生產工藝 2—草絲拉絲工序
人造草坪生產工藝 3—草坪簇絨工序

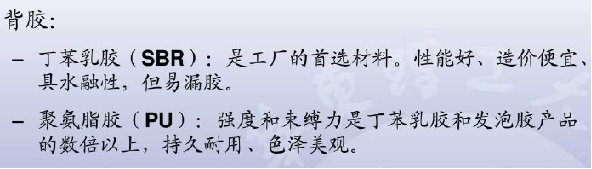

人造草坪生產工藝 4 —草坪背膠工序
關于草絲老化的因素：
老化的概念，聚合物優(yōu)良性能由好變壞過程的一個專業(yè)名詞；
草絲老化表現(xiàn)形式有兩點，草絲褪色和草絲脆化。
1、影響草絲老化的外部因素：
（1）太陽光，對于暴露在室外的草坪來說，紫外線的短波段是引起草絲老化損害的最主要的原因，且紫外線波長越小，其單一光子能量越高，對草絲老化影響越嚴重；
（2）溫度，對于草絲材料來說，其老化受熱氧老化影響顯著，即溫度升高，分子活動劇烈，分子間作用力降低，據(jù)研究，溫度升高10℃，化學反應速度提高2倍；
（3）濕氣，露水是引起草絲最主要的原因；
（4）其他因素，酸雨、空氣污染、粉塵等因素。
2、影響草絲老化的外部因素：

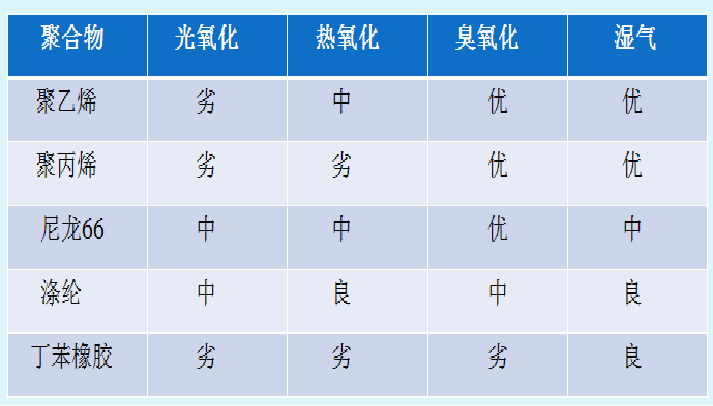

（1）草絲材質
材質自身抗老化性能：滌綸（PET）>尼龍>PP>PE；目前市場中，PP材質草絲質保8年，技術壁壘比較大。

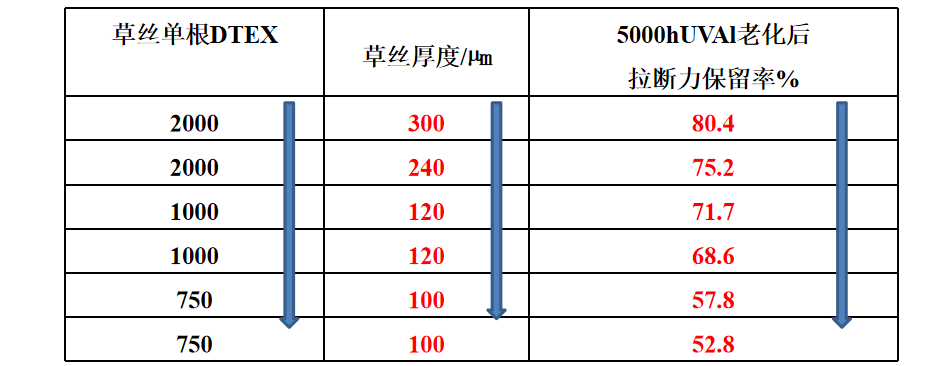

（2）草絲厚度
草絲DTEX下降，自身寬厚尺寸降低，對草絲自身老化有不利影響；建議對老化要求嚴格客戶，引導和推薦盡量高DTEX、高厚度產品。
（3）草絲用顏料的選擇
顏料的種類不同，其耐候性不同。有機顏料比較鮮艷，但耐候性比較差，而且價格很高。無機顏料耐候性比較好，但不夠鮮艷。
（4）抗老化材料的選擇
關于人造草坪耐磨問題：

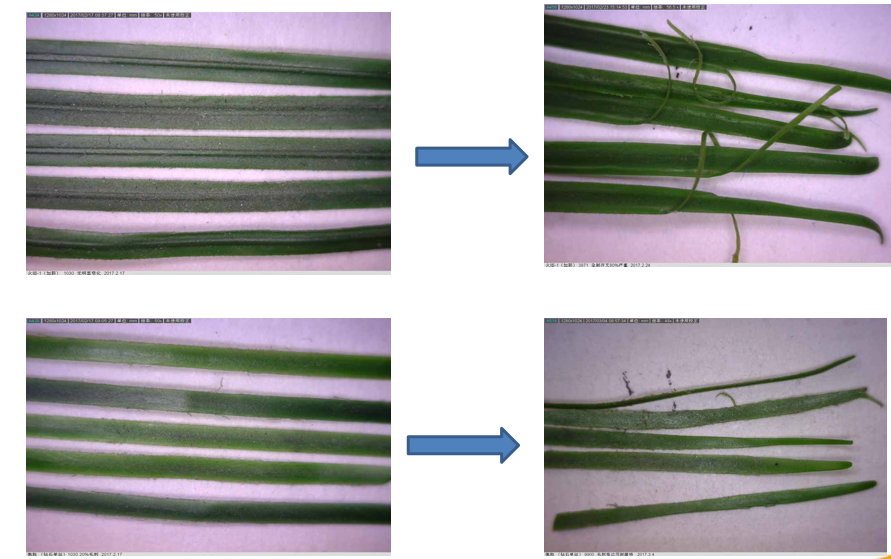

耐磨性能，是衡量人造草坪產品質量的一個重要指標；草絲耐磨問題表現(xiàn)為草絲開裂、分叉、纖化。
1、草坪耐磨影響因素—內部因素
（1）施工質量
人造草坪系統(tǒng)是由人造草坪、石英砂、填充顆粒組成的一個整體系統(tǒng)。
因成本問題，部分施工單位施工過程中石英砂多，填充顆粒少，草絲露出部分過多，草絲受磨損面積增大；
石英砂的圓度是個非常重要的因素。它對草纖維的開裂有直接影響。當沙子的棱角很鋒利時，就會割到草絲，引起草絲開裂。更好的草絲也會受有棱的沙子的影響而開裂。另一個重要因素是沙子的碎裂，沙子碎裂越少，就越不容易割裂草絲。
以北京市校園足球人造草坪場地建設為例：
人造草坪規(guī)格為50mm高度，針密10500針/平；
石英砂，選用水洗砂，以含硅量在95%以上的圓粒石英砂為宜，根據(jù)場地使用功能的不同粒徑一般為0.5mm-1.2mm 。填砂量應不小于15-28kg/平；
填充顆粒，如使用EPDM顆粒，粒徑一般控制在2-3mm之間；如使用TPE顆粒，粒徑一般在2-4mm；
填充完成后，人造草坪草纖維外露高度不大于10mm。
（2）場地使用頻率
國外人造草足球場地使用情況，參考FIFA標準；
國內人造草足球場地主要集中在中小學（視頻），學生密度大，學生使用過程中缺乏規(guī)范（鞋子樣式多），學校維護能力差，導致草坪耐磨性能降低。
THILON賽爾隆規(guī)定標準使用條件：
賽爾隆在其人造草坪說明書中稱，人造草坪的使用年限取決于其所承受的使用強度。不僅考慮到使用的時間，還要考慮到使用時間里，每平方米的球員數(shù)量是多少。為了把這一問題界定清楚，賽爾隆在其技術手冊中明確建議人造草的使用頻率：每周不超過30小時，人均不低于125平。
2、草坪耐磨影響因素—內部因素
（1）草絲DTEX（寬度厚度）
保證一定DTEX，確保草絲厚度尤為重要。

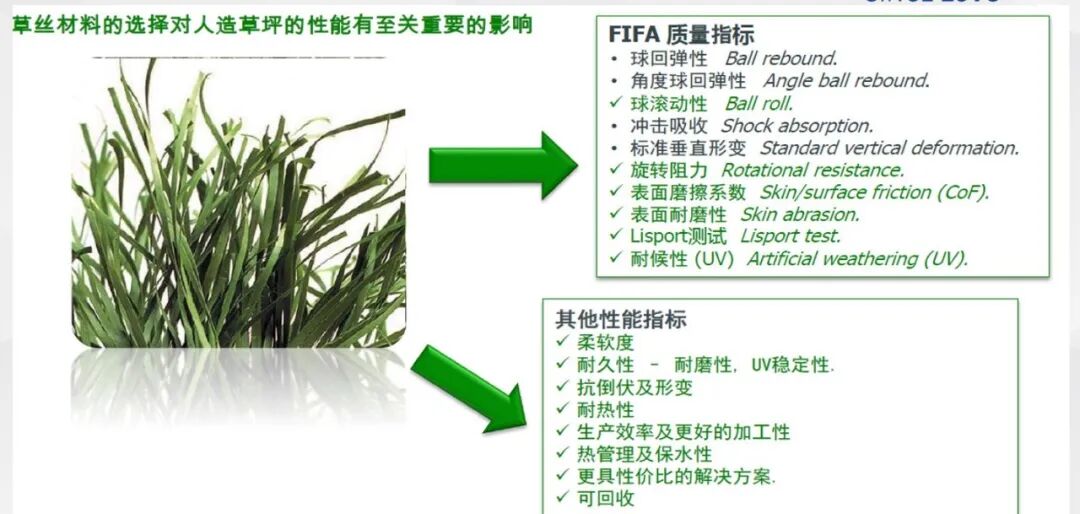

（2）草絲材質（配方）

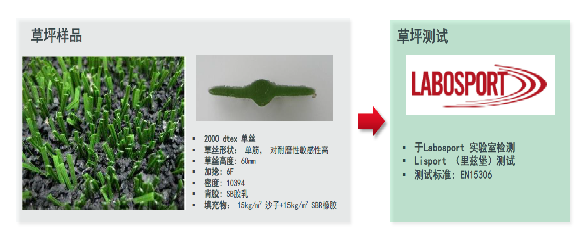

以上數(shù)據(jù)來源于泰山草坪與華東理工大學合作在上海成立的華理泰山體育新材料研發(fā)中心。
未經允許不得使用，侵權必究！
▲點擊上方名片關注
泰山草坪 綠色專利
綠色 ·安全·健康·生機
國內業(yè)務營銷中心
地址：山東省樂陵市經濟技術開發(fā)區(qū)泰山體育路1號電話：(+)0086-0534-6295888傳真：(+)0086-0534-6295717
國際業(yè)務營銷中心
地址：北京市東城區(qū)體育路8號電話：+86 10 8498 8748傳真：+86 10 8498 5396
